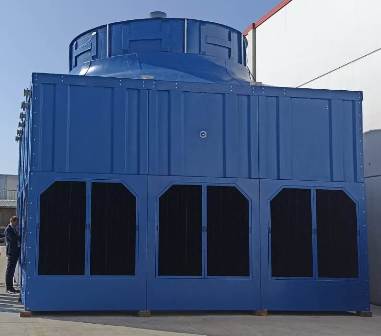

Torres de refrigeración de gran caudal en circuito abierto, compactas y pre-montadas en fábrica

  • Indicado para grandes caudales (500-10.000 m3/h)
  • Diseño modular fabricado en PRFV
  • Ausencia de corrosión
  • Para todo tipo de industrias
  • Pre-montaje en fábrica
  • Ausencia de corrosión
  • Materiales anti-legionella SANIPACKING® de serie

  • Tres opciones diferentes:

             a) Con bandeja completa y ventanas de aspiración
             b) Sin bandeja / Con ventanas de aspiración
             c) Sin bandeja / Sin ventanas



PÉRDIDA DE CARGA EN TOBERAS – Descargar

VER NIVELES DE RUIDO – Descargar

Características técnicas

Modelo *Disipación
0kw
Peso vacío
kg
Peso servicio
kg
Potencia ventilador
kw
Largo
mm
Ancho
mm
Alto
mm
Plano Dim. Plano
dwg

Potencias para temperaturas de 35,0 a 30,0ºC con bulbo humedo de 24,0ºC

COMPLETA (CON BANDEJA Y PERSIANAS) (A)
EWK 2100 3372,6 5100 19100 22 4740 4610 6750 seleccionar seleccionar
EWK 3100 5117,1 6800 24800 30 7040 4610 7095 seleccionar seleccionar
EWK 4500 7267.5 10100 36400 37 7040 6900 7255 seleccionar seleccionar
EWK 4200 6745,2 10300 34700 2×22 4740 9240 7050 seleccionar seleccionar
EWK 6200 10234,2 13800 49800 2×30 7040 9240 7395 seleccionar seleccionar
EWK 9000 14535,0 20400 72900 2×37 7040 13850 7555 seleccionar seleccionar
SIN BANDEJA (B)
EWK 2100 3372,6 4200 5900 22 4740 4610 6150 seleccionar seleccionar
EWK 3100 5117,1 5600 8100 30 7040 4610 6655 seleccionar seleccionar
EWK 4500 7267.5 8300 12100 37 7040 6915 6495 seleccionar seleccionar
EWK 4200 6745,2 8500 11900 2×22 4740 9240 6450 seleccionar seleccionar
EWK 6200 10234,2 11400 16400 2×30 7040 9240 6955 seleccionar seleccionar
EWK 9000 14535,0 16800 24300 2×37 7040 13850 6795 seleccionar seleccionar
SIN BANDEJA / SIN PERSIANAS (C)
EWK 2100 3372,6 3300 5000 22 4740 4610 4175 seleccionar seleccionar
EWK 3100 5117,1 4400 6900 30 7040 4610 4520 seleccionar seleccionar
EWK 4500 7267.5 6500 10300 37 7040 6915 4680 seleccionar seleccionar
EWK 4200 6745,2 6700 10100 2×22 4740 9240 4175 seleccionar seleccionar
EWK 6200 10234,2 9000 14000 2×30 7040 9240 4520 seleccionar seleccionar
EWK 9000 14535,0 13200 20700 2×37 7040 13850 4680 seleccionar seleccionar



Principio de funcionamiento

Las torres de refrigeración son dispositivos que ponen en contacto una masa de aire seco y frio en contracorriente con una masa de agua calentada por un proceso industrial o de climatización. Una parte del agua se evapora enfriando el resto, disipando en esta evaporación 597 Kcal por litro. Así se produce agua fría que se devuelve al proceso para absorber más calor e iniciar de nuevo el ciclo.

Los equipos que aplican en su funcionamiento el principio de refrigeración evaporativa desempeñan un papel fundamental en la eficiencia energética de los procesos industriales o climatización. La diferencia entre la temperatura de enfriamiento del agua y la temperatura de bulbo húmedo determinarán el tamaño de la torre, cuanto menor sea la diferencia entre ambas, mayor superficie de intercambio necesitaríamos. El límite debe ser como mínimo de 3 ó 4 ºC.

En las torres abiertas hay un contacto directo aire-agua de refrigeración, el cual se amplifica gracias a los rellenos, que proporcionan una gran superficie de intercambio, mejorando el rendimiento y la evaporación.


Equipamiento adicional


  • Carcasa PRFV con aditivo SANIPACKING®

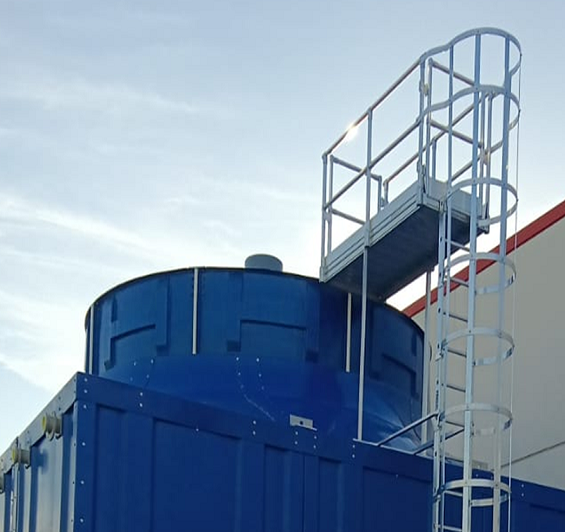

  • Escalera y plataforma de acceso al motor-ventilador

  • Puerta de acceso en Polipropileno

  • Interruptor de vibraciones

  • Variador de frecuencia

  • Sonda PTC para el motor

  • Silenciador de salida

  • Ventilador de bajo nivel sonoro

  • Control de nivel de agua en bandeja

  • Winter Pack (Resistencias y termostatos)

  • Equipo completo para el tratamiento del agua del circuito

  • Manta acústica atenuadora de ruido para bandeja

  • Equipo SMART Cooling Tower

Opción EWK Smart

[+info]


Caracteristicas principales Ventajas

Variador de frecuencia para control de ventilación y bombeo
Ahorro de energía

Control de exceso o defecto de agua en bandeja
Control de formación de hielo en bandeja
Parada de emergencia e inerruptor de corte de corriente con mando, ambas en la puerta
Seguridad

Carcasa de poliéster, relleno y separador de gotas SANIPACKING® anti-legionella
Protección de la salud

Cuadro de control de funcionamiento con pantalla táctil integrada
Comunicación Modbus TCP / BACnet
Acceso remoto al panel
Control y comunicación

Detector de suciedad del relleno
Sonda de temperatura de aceite/motor
Sensor de vibraciones
Sonda de temperatura y humedad exterior
Pre-diagnosis de fallos y asistencia remota

TRATAMIENTO TORRES DE REFRIGERACIÓN

[+info]


EQUIPO XM PURGA AUTOMÁTICA EN FUNCIÓN CONDUCTIVIDAD Valoración

Gasto de agua.
Las purgas se hacen automáticamente por diferencia de presión (autolimpieza del filtro). Con lo cual toda el agua purgada está altamente concentrada en sólidos en suspensión.
La purga no es concentrada.

Reduce consumo de agua en más de un 50%

Protección contra la cal.
Previene que la cal se adhiera a paredes de equipos y tuberías. Necesita productos químicos y/o descalcificador. Ahorro en productos químicos

Control biológico de microorganismos.
Realiza desinfección del agua. Necesita biocida.

Afecta directamente a otros parámetros como la turbidez.
Realiza filtración con la eliminación de los sólidos en suspensión del agua. No afecta al parámetro de turbidez con lo cual puede ser posible el aumento de purgas para su control o complementar el tratamiento con un sistema de filtración. Ahorro de agua
/
Mejora la eficiencia del sistema.

Beneficios para el medio ambiente.
La purga es libre de biocidas. La purga no contempla la concentración de biocida en el sistema, con lo que aumenta su consumo. Beneficio para el medio ambiente y ahorro de biocida.

Monitorización y control.
Monitoriza y controla los parámetros de calidad del agua del sistema, por lo cual tendremos siempre controlados pH y temperatura identificados como puntos críticos para prevenir la incrustación. No dispone de control de puntos críticos. Reduce costes de mantenimiento.

Capacidad para toma de medidas correctoras
Función de corrector automático de pH.
Dispone de programas de adicción de productos químicos.
No dispone de capacidad para toma de medidas correctoras.
