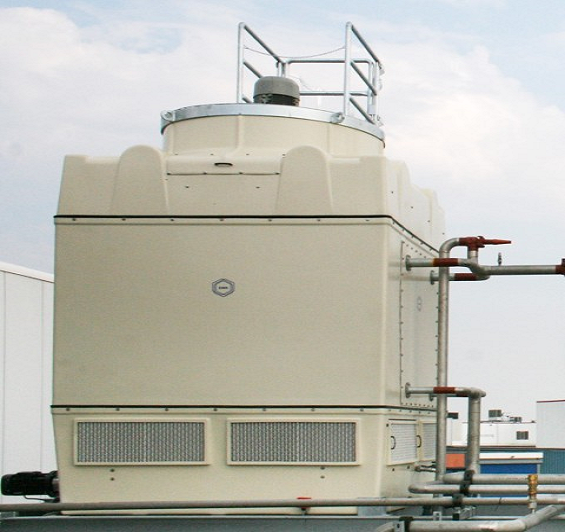

Condensadores evaporativos para gases refrigerantes.

  • Carcasa de poliéster reforzado con fibra de vidrio
  • Ausencia de corrosión
  • Ingeniería alemana
  • Transmisión directa (sin correas ni poleas)
  • Batería H.C.S (High ConductivitySystem) galvanizada en caliente
  • Auto-portante
  • Internos en materiales plásticos resistentes a altas temperaturas
  • Fluidos a refrigerar: Agua, aceites, glicol, etc.
  • Bajo consumo
  • Pre-montaje en fábrica / Fácil y rápidainstalación
  • Materiales anti-legionella SANIPACKING® de serie



MANUAL DE OPERACIÓN Y MANTENIMIENTO – Descargar

CATÁLOGO DE PRODUCTO – Descargar

VER NIVELES DE RUIDO – Descargar

Características técnicas

Modelo *Disipación
kw
Peso vacío
kg
Peso servicio
kg
Bomba Recirculación
kw
Potencia ventilador
kw
Largo
mm
Ancho
mm
Alto
mm
Plano Dim. Plano DWG
EWK-E 144/2 102 650 1190 0.75 2.2 1790* 1152* 2610* seleccionar seleccionar
EWK-E 144/3 140 750* 1290* 0.75 2.2 1790* 1152* 2910* seleccionar seleccionar
EWK-E 144/4 166 900* 1440* 0.75 2.2 1790* 1152* 2910* seleccionar seleccionar
EWK-E 225/3 228 1092 1601 0.75 3.0 2541 1557 2990 seleccionar seleccionar
EWK-E 225/4 292 1262* 1774* 0.75 3.0 2541 1557 2990 seleccionar seleccionar
EWK-E 225/5 390 1437 1954 0.75 3.0 2541 1557 3245 seleccionar seleccionar
EWK-E 324/3 355 1466* 2105* 1.5 4.0 3018 1850 3425 seleccionar seleccionar
EWK-E 324/4 423 1697 2341 1.5 4.0 3018 1850 3425 seleccionar seleccionar
EWK-E 324/5 503 1929* 2584* 1.5 4.0 3018 1850 3710 seleccionar seleccionar
EWK-E 441/3 457 1780* 3920* 2.2 5.5 2733* 2057* 3795* seleccionar seleccionar
EWK-E 441/4 558 2085* 4245* 2.2 5.5 2733* 2057* 3975* seleccionar seleccionar
EWK-E 441/5 681 2440* 4600* 2.2 7.5 2733* 2057* 4120* seleccionar seleccionar
EWK-E 441/6 826 2850* 5010* 2.2 7.5 2733* 2057* 4350* seleccionar seleccionar
EWK-E 680/3 704 3126* 5550* 4.0 7.5 3941 2319 4550 seleccionar seleccionar
EWK-E 680/4 860 3593* 6032* 4.0 7.5 3941 2319 4820 seleccionar seleccionar
EWK-E 680/5 1050 4058 6524 4.0 7.5 3941 2319 4820 seleccionar seleccionar
EWK-E 680/6 1273 4525* 6999* 4.0 7.5 3941 2319 4420 seleccionar seleccionar
EWK-E 900/3 783 3640* 6520* 4.0 11.0 5009 2020 4485 seleccionar seleccionar
EWK-E 900/4 1043 4189* 7087* 4.0 11.0 5009 2020 4485 seleccionar seleccionar
EWK-E 900/5 1305 4739* 9132* 4.0 11.0 5009 2020 4685 seleccionar seleccionar
EWK-E 900/6 1565 5290 8230 4.0 11.0 5009 2020 4885 seleccionar seleccionar
EWK-E 1260/3 1320 5757* 10509* 2×4.0 15.0 4285 3925 4770 seleccionar seleccionar
EWK-E 1260/4 1630 6586 11366 2×4.0 15.0 4285 3925 4770 seleccionar seleccionar
EWK-E 1260/5 2013 7419* 12252* 2×4.0 15.0 4285 3925 4970 seleccionar seleccionar
EWK-E 1260/6 2498 8251* 13098* 2×4.0 15.0 4285 3925 5125 seleccionar seleccionar
EWK-E 1800/3 1606 7516* 15207* 2×4.0 22.0 5066 4300 4805 seleccionar seleccionar
EWK-E 1800/4 2230 7610 17760 2×4.0 22.0 4763* 4289* 4830* seleccionar seleccionar
EWK-E 1800/5 2720 9727* 17521* 2×4.0 22.0 5066 4300 5065 seleccionar seleccionar
EWK-E 1800/6 3330 10832 18643 2×4.0 22.0 5066 4300 5225 seleccionar seleccionar

* Potencia disipada en las siguientes condiciones: Tcond: 36,0 ºC, Twb: 21,0 ºC


Principio de funcionamiento

El gas refrigerante se hace circular a través de los tubos de la batería. Mientras tanto, el agua del circuito secundario es pulverizada sobre los tubos. Al mismo tiempo el ventilador induce una corriente de aire que pasa a través de la batería y evapora una pequeña cantidad del agua.

Esta evaporación se hace a costa del calor que se sustrae del gas de la batería, refrigerando y condensando el propio gas. En los condensadores evaporativos EWK se unen las excelentes prestaciones de intercambio térmico de sus baterías, con la duración ilimitada de su carcasa de poliéster, libre, por lo tanto, de toda corrosión. Estos condensadores se caracterizan por el bajo consumo de energía eléctrica, gracias al cuidado diseño aerodinámico de la carcasa y el gran caudal de aire de sus ventiladores.

Los condensadores evaporativos EWK ofrecen, además, una extraordinaria facilidad para su mantenimiento. Asimismo, en aquellos casos en los que las condiciones ambientales o la dureza del agua sean muy desfavorables, las baterías de los condensadores evaporativos permiten incluso ser extraídas, decapadas y regalvanizadas con facilidad.


Equipamiento adicional


  • Carcasa PRFV con aditivo SANIPACKING®

  • Escalera y plataforma de acceso al motor-ventilador

  • Interruptor de vibraciones

  • Variador de frecuencia

  • Sonda PTC para el motor

  • Silenciador de salida

  • Ventilador de bajo nivel sonoro

  • Control de nivel de agua en bandeja

  • Winter Pack (Resistencias y termostatos)

  • Equipo completo para el tratamiento del agua del circuito

  • Manta acústica atenuadora de ruido para bandeja

  • Equipo SMART Cooling Tower

Opción EWK Smart

[+info]


Caracteristicas principales Ventajas

Variador de frecuencia para control de ventilación y bombeo
Ahorro de energía

Control de exceso o defecto de agua en bandeja
Control de formación de hielo en bandeja
Parada de emergencia e inerruptor de corte de corriente con mando, ambas en la puerta
Seguridad

Carcasa de poliéster, relleno y separador de gotas SANIPACKING® anti-legionella
Protección de la salud

Cuadro de control de funcionamiento con pantalla táctil integrada
Comunicación Modbus TCP / BACnet
Acceso remoto al panel
Control y comunicación

Detector de suciedad del relleno
Sonda de temperatura de aceite/motor
Sensor de vibraciones
Sonda de temperatura y humedad exterior
Pre-diagnosis de fallos y asistencia remota

TRATAMIENTO TORRES DE REFRIGERACIÓN

[+info]


EQUIPO XM PURGA AUTOMÁTICA EN FUNCIÓN CONDUCTIVIDAD Valoración

Gasto de agua.
Las purgas se hacen automáticamente por diferencia de presión (autolimpieza del filtro). Con lo cual toda el agua purgada está altamente concentrada en sólidos en suspensión.
La purga no es concentrada.

Reduce consumo de agua en más de un 50%

Protección contra la cal.
Previene que la cal se adhiera a paredes de equipos y tuberías. Necesita productos químicos y/o descalcificador. Ahorro en productos químicos

Control biológico de microorganismos.
Realiza desinfección del agua. Necesita biocida.

Afecta directamente a otros parámetros como la turbidez.
Realiza filtración con la eliminación de los sólidos en suspensión del agua. No afecta al parámetro de turbidez con lo cual puede ser posible el aumento de purgas para su control o complementar el tratamiento con un sistema de filtración. Ahorro de agua
/
Mejora la eficiencia del sistema.

Beneficios para el medio ambiente.
La purga es libre de biocidas. La purga no contempla la concentración de biocida en el sistema, con lo que aumenta su consumo. Beneficio para el medio ambiente y ahorro de biocida.

Monitorización y control.
Monitoriza y controla los parámetros de calidad del agua del sistema, por lo cual tendremos siempre controlados pH y temperatura identificados como puntos críticos para prevenir la incrustación. No dispone de control de puntos críticos. Reduce costes de mantenimiento.

Capacidad para toma de medidas correctoras
Función de corrector automático de pH.
Dispone de programas de adicción de productos químicos.
No dispone de capacidad para toma de medidas correctoras.
