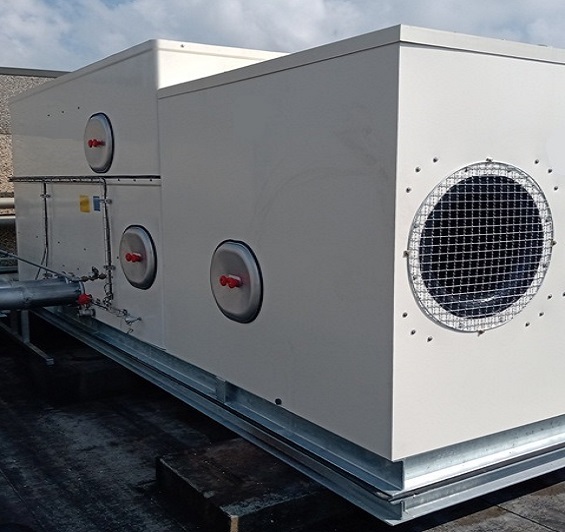

Torres de refrigeración con ventilador centrífugo de circuito abierto y bajo nivel de ruido.

  • Tiro forzado
  • Ventilador centrífugo
  • Accionamiento del ventilador mediante correas y poleas
  • Bajo nivel sonoro, pudiendo reducirse al mínimo con silenciador (modelo DA)
  • Baja silueta (Altura reducida)
  • Total aislamiento de vibraciones
  • Carcasa de poliéster libre de corrosión
  • Auto-portante
  • Modularidad
  • Bancada incorporada
  • Bajo consumo
  • Pre-montaje en fábrica / Fácil y rápida instalación
  • Puertas de acceso al interior de la torre para mantenimiento
  • Internos en materiales plásticos resistentes a altas temperaturas
  • Materiales anti-legionella SANIPACKING® de serie



MANUAL DE OPERACIÓN Y MANTENIMIENTO – Descargar

CATÁLOGO DE PRODUCTO – Descargar

PÉRDIDA DE CARGA EN TOBERAS – Descargar

VER NIVELES DE RUIDO – Descargar

Características técnicas

Modelo *Disipación
kw
Peso vacío
kg
Peso servicio
kg
Potencia ventilador
kw
Largo
mm
Ancho
mm
Alto
mm
Plano Dim. Plano Dwg.
SIN SILENCIADORES
EWK-D 225/2 349 718 1495 5,5 3191 1612 2470 seleccionar seleccionar
EWK-D 225/3 360 718 1495 7,5 3191 1612 2470 seleccionar seleccionar
EWK-D 225/4 379 718 1495 7,5 3191 1612 2470 seleccionar seleccionar
EWK-D 324/2 490 1010 2135 7,5 3585 1896 2535 seleccionar seleccionar
EWK-D 324/3 518 1010 2135 11,0 3585 1896 2535 seleccionar seleccionar
EWK-D 324/4 546 1010 2135 11,0 3585 1896 2535 seleccionar seleccionar
EWK-D 450/2 685 990* 2870* 11,0 4151 2209 2565 seleccionar seleccionar
EWK-D 450/3 720 990* 2870* 15,0 4151 2209 2565 seleccionar seleccionar
EWK-D 450/4 758 990* 2870* 15,0 4151 2209 2565 seleccionar seleccionar
EWK-D 680/2 1035 1500* 4300* 15,0 5183 2369 2600 seleccionar seleccionar
EWK-D 680/3 1088 1500* 4300* 18,5 5183 2369 2600 seleccionar seleccionar
EWK-D 680/4 1146 1500* 4300* 22,0 5183 2369 2600 seleccionar seleccionar
EWK-D 900/2 1275 2100* 5500* 18,5 6486 2092 2600 seleccionar seleccionar
EWK-D 900/3 1392 2100* 5500* 22,0 6486 2092 2600 seleccionar seleccionar
EWK-D 900/4 1517 2100* 5500* 30,0 6486 2092 2600 seleccionar seleccionar
CON SILENCIADORES
EWK-DA 225/2 349 1292 2069 5,5 4191 1612 3465 seleccionar seleccionar
EWK-DA 225/3 360 1292 2069 7,5 4191 1612 3465 seleccionar seleccionar
EWK-DA 225/4 379 1292 2069 11,0 4191 1612 3465 seleccionar seleccionar
EWK-DA 324/2 490 1650 2775 7,5 4585 1896 3550 seleccionar seleccionar
EWK-DA 324/3 518 1650 2775 11,0 4585 1896 3550 seleccionar seleccionar
EWK-DA 324/4 546 1650 2775 15,0 4585 1896 3550 seleccionar seleccionar
EWK-DA 450/2 685 2218 3736 11,0 5096 2209 3600 seleccionar seleccionar
EWK-DA 450/3 720 2218 3736 15,0 5096 2209 3600 seleccionar seleccionar
EWK-DA 450/4 758 1590 3580 15,0 5096 2209 3600 seleccionar seleccionar
EWK-DA 680/2 1035 3157 5881 15,0 6178 2369 3890 seleccionar seleccionar
EWK-DA 680/3 1088 3157 5881 18,5 6178 2369 3890 seleccionar seleccionar
EWK-DA 680/4 1146 3157 5881 22,0 6178 2369 3890 seleccionar seleccionar
EWK-DA 900/2 1275 3619 6833 18,5 7496 2092 3890 seleccionar seleccionar
EWK-DA 900/3 1392 3619 6833 30,0 7496 2092 3890 seleccionar seleccionar
EWK-DA 900/4 1517 3619 6833 30,0 7496 2092 3890 seleccionar seleccionar

*Potencia disipada en siguientes condiciones: Tin: 35,0 ºC, Tout: 30,0 ºC, Twb: 24,0 ºC


Principio de funcionamiento

Las torres de refrigeración son dispositivos que ponen en contacto una masa de aire seco y frio en contracorriente con una masa de agua calentada por un proceso industrial o de climatización. Una parte del agua se evapora enfriando el resto, disipando en esta evaporación 597 Kcal por litro.

Así­ se produce agua frí­a que se devuelve al proceso para absorber más calor e iniciar de nuevo el ciclo. Los equipos que aplican en su funcionamiento el principio de refrigeración evaporativa desempeñan un papel fundamental en la eficiencia energética de los procesos industriales o climatización. La diferencia entre la temperatura de enfriamiento del agua y la temperatura de bulbo húmedo determinarán el tamaño de la torre, cuanto menor sea la diferencia entre ambas, mayor superficie de intercambio necesitaríamos. El límite debe ser como máximo de 3 ó 4ºC.

En las torres abiertas hay un contacto directo aire-agua de refrigeración, el cual se amplifica gracias a los rellenos, que proporcionan una gran superficie de intercambio, mejorando el rendimiento y la evaporación. El relleno, dependiendo de la calidad de agua puede ser laminar (produciendo una fina pelí­cula de agua) o de goteo (generando cascadas de pequeñas gotitas).


Equipamiento adicional


  • Carcasa PRFV con aditivo SANIPACKING®

  • Silenciadores de entrada y salida

  • Winter Pack (Resistencias y termostatos)

  • Variador de frecuencia

  • Sonda PTC para el motor

  • Control de nivel de agua en bandeja

  • Equipo completo para el tratamiento del agua del circuito

  • Manta acústica atenuadora de ruido para bandeja

  • Equipo SMART Cooling Tower

Opción EWK Smart

[+info]


Caracteristicas principales Ventajas

Variador de frecuencia para control de ventilación y bombeo
Ahorro de energía

Control de exceso o defecto de agua en bandeja
Control de formación de hielo en bandeja
Parada de emergencia e inerruptor de corte de corriente con mando, ambas en la puerta
Seguridad

Carcasa de poliéster, relleno y separador de gotas SANIPACKING® anti-legionella
Protección de la salud

Cuadro de control de funcionamiento con pantalla táctil integrada
Comunicación Modbus TCP / BACnet
Acceso remoto al panel
Control y comunicación

Detector de suciedad del relleno
Sonda de temperatura de aceite/motor
Sensor de vibraciones
Sonda de temperatura y humedad exterior
Pre-diagnosis de fallos y asistencia remota

TRATAMIENTO TORRES DE REFRIGERACIÓN

[+info]


EQUIPO XM PURGA AUTOMÁTICA EN FUNCIÓN CONDUCTIVIDAD Valoración

Gasto de agua.
Las purgas se hacen automáticamente por diferencia de presión (autolimpieza del filtro). Con lo cual toda el agua purgada está altamente concentrada en sólidos en suspensión.
La purga no es concentrada.

Reduce consumo de agua en más de un 50%

Protección contra la cal.
Previene que la cal se adhiera a paredes de equipos y tuberías. Necesita productos químicos y/o descalcificador. Ahorro en productos químicos

Control biológico de microorganismos.
Realiza desinfección del agua. Necesita biocida.

Afecta directamente a otros parámetros como la turbidez.
Realiza filtración con la eliminación de los sólidos en suspensión del agua. No afecta al parámetro de turbidez con lo cual puede ser posible el aumento de purgas para su control o complementar el tratamiento con un sistema de filtración. Ahorro de agua
/
Mejora la eficiencia del sistema.

Beneficios para el medio ambiente.
La purga es libre de biocidas. La purga no contempla la concentración de biocida en el sistema, con lo que aumenta su consumo. Beneficio para el medio ambiente y ahorro de biocida.

Monitorización y control.
Monitoriza y controla los parámetros de calidad del agua del sistema, por lo cual tendremos siempre controlados pH y temperatura identificados como puntos críticos para prevenir la incrustación. No dispone de control de puntos críticos. Reduce costes de mantenimiento.

Capacidad para toma de medidas correctoras
Función de corrector automático de pH.
Dispone de programas de adicción de productos químicos.
No dispone de capacidad para toma de medidas correctoras.
